Som en professionel industriel producent af hjul med stor erfaring i marken har CMCL Casters fundet ud af, at ukorrekte belastningsberegninger er en af de førende årsager til hjulrelaterede fejl. Denne vejledning forklarer standardformlen til beregning af industrielle styrehjulsbelastninger og den tekniske logik bag det bredt accepterede princip om 4-hjuls installation, 3-hjuls belastningsvalg. Metoden bruges almindeligvis til lagervogne, industrielt håndteringsudstyr, medicinske trolleys, automatiseret maskineri og tilpassede mobile systemer.
I modsætning til statiske reolsystemer,industriel hjulapplikationer skal tage højde for dynamiske belastninger, ujævne gulve, vibrationer og stødkræfter under bevægelse. At stole udelukkende på statiske vægtberegninger fører ofte til utilstrækkelig bæreevne.

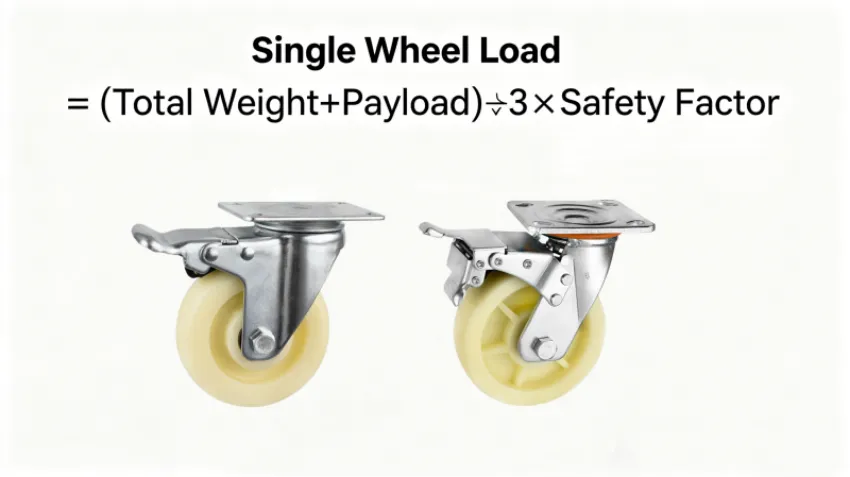

Enkelthjulsbelastning = (Total udstyrsvægt + maksimal lastvægt) ÷ 3 × sikkerhedsfaktor
EN. Samlet udstyrsvægt: Selvvægten af vognen, reolen, maskinen eller det mobile udstyr.
B. Maksimal lastvægt: Den maksimale vægt udstyret er designet til at bære under drift.
C. Divider med 3 i stedet for 4: Kerneprincippet for installationer med fire hjul, forklaret senere i denne artikel.
D. Sikkerhedsfaktor: Typisk 1,3-1,5 for standard industrielle miljøer. Til ru gulve, hyppige bevægelser eller stødudsatte applikationer anbefales en sikkerhedsfaktor på 1,5-2,0.
En lagervogn vejer80 kg og bærer en maksimal belastning på400 kg.
Samlet vægt:
80 kg + 400 kg = 480 kg
Påkrævet enkelthjulskapacitet:
480 ÷ 3 × 1,3 = 208 kg
Udvælgelsesresultat: Hvert hjul skal have en minimums belastningskapacitet på208 kg, frem for de 120 kg opnået ved blot at dividere den samlede vægt med fire.
Mange brugere spørger: Hvis en vogn har fire hjul, hvorfor så ikke dele lasten med fire?
Svaret kommer fra faktiske driftsforhold snarere end teoretiske beregninger.
Uanset om gulvet er beton, epoxybelagt eller flisebelagt, er der altid mindre ujævnheder. På grund af ujævnheder i gulvet og strukturelle tolerancer er det ekstremt vanskeligt for alle fire hjul at bære belastningen lige meget hele tiden.
I praksis danner de fleste firehjulede vogne naturligvis et stabilt trepunktsstøttesystem, hvor tre hjul bærer størstedelen af belastningen, mens det fjerde hjul bærer lidt eller ingen vægt.
Dette er den primære grund til, at industriingeniører bruger 3-hjuls bærende princip.
Når udstyr bevæger sig på tværs:
A. Ekspansionsfuger
B. Etagemellemrum
C. Ramper
D. Ujævne overflader
E. Tærskler
belastningsfordelingen ændres øjeblikkeligt.
På visse tidspunkter kan kun to eller tre hjul absorbere det meste af slagkraften. Disse midlertidige belastningsspidser kan overstige den teoretiske gennemsnitlige belastning betydeligt.
Hvis valget af hjul er baseret på firehjulsgennemsnit, bliver overbelastningsfejl meget mere sandsynlige.
Selv med præcisionsfremstilling er der små forskelle i:
A. Placering af monteringshuller
B. Rammens fladhed
C. Beslagshøjde
D. Installationsnøjagtighed
kan skabe ujævn belastningsfordeling.
Som følge heraf kan en caster konsekvent bære mere vægt end de andre.
At ignorere det 3-hjulede bærende princip er en af de mest almindelige årsager til hjulsvigt.
Baseret på mange års projekterfaring støder CMCL-ingeniører ofte på følgende problemer:
A. Slidbanedeformation og flade pletter
B. Bøjede hjulbeslag
C. Overbelastning af lejer og for tidlig fejl
D. Øget rullemodstand
E. Dårlig manøvredygtighed
F. Vognen slingrer under bevægelse
G. Øgede vedligeholdelses- og udskiftningsomkostninger
H. Potentielle sikkerhedsrisici på arbejdspladsen
Disse problemer opstår ofte, selv når det valgte hjul ser ud til at opfylde det teoretiske belastningskrav.
3-hjuls konverteringsprincippet gælder primært for udstyr med fire hjul.
Beregn belastning baseret på gennemsnitsbelastningen af alle tre hjul plus en passende sikkerhedsfaktor. Belastningsfordelingen er generelt mere afbalanceret.
Brug industriens standard metode til beregning af 3-hjulsbelastning.
For tungt udstyr med seks eller otte hjul beregner ingeniører typisk baseret på cirka 70-80 % af den teoretiske gennemsnitlige lastfordeling, mens de opretholder tilstrækkelig dynamisk lastreserve.
Det samme ingeniørprincip gælder for specialiserede støbejernsløsninger. Uanset om du vælger højtemperaturhjul til ovne, bageudstyr og varmebehandlingsmaskiner eller antistatiske hjul til elektronikfremstilling, renrum og halvlederfaciliteter, skal belastningskapaciteten altid beregnes ved hjælp af det 3-hjulede belastningsbærende princip, samtidig med at der opretholdes en tilstrækkelig sikkerhedsmargen for dynamiske driftsforhold.
Belastningsberegning er grundlaget for korrekt valg af hjul og bestemmer ofte udstyrets samlede levetid. Baseret på omfattende erfaring med at betjene kunder inden for logistik-, fremstillings-, medicin-, fødevare- og elektronikindustrien. Valg af et hjul, der blot opfylder den beregnede belastning, resulterer ofte i reduceret levetid. ydeevne. Antistatiske hjul, der anvendes i ESD-følsomme miljøer, skal kombinere pålidelig beskyttelse mod elektrostatisk afladning med tilstrækkelig belastningskapacitet. Hjul i rustfrit stål kan være påkrævet i ætsende eller udvaskede miljøer. Det er lige så vigtigt at vælge det rigtige hjulmateriale og beslagsdesign. For tilpassede vogne, industrimaskiner og tungt mobilt udstyr anbefales professionelle belastningsberegninger kraftigt.
