At vælgeindustrielle hjulved blot at dividere udstyrets vægt med antallet af hjul kan det give misvisende resultater. Problemet bliver mere alvorligt, når en maskine bærer en ikke-centreret belastning, bevæger sig over ujævne gulve, bruger seks eller otte hjul eller arbejder under gentagne stød.
Et grundlæggende princip om 3-hjuls lastudvælgelse er nyttigt til at etablere et udgangspunkt, men rigtigt udstyr opfører sig sjældent som en perfekt afbalanceret platform.
For ingeniørteams, der designer mobile maskiner, vogne, arbejdsstationer, AGV-platforme eller tungt udstyr, er det vigtigere spørgsmål:
Hvor meget belastning vil det mest belastede hjul faktisk bære under drift?
Denne guide fokuserer på det spørgsmål. I stedet for at gentage basale beregninger af caster-belastning, undersøger den excentrisk belastning, multi-caster-belastningsfordeling, dynamisk bevægelse, miljømæssig derating og almindelige valgfejl.
For en simpel, jævnt lastet vogn kan en teoretisk belastning pr. hjul-beregning give et rimeligt udgangspunkt.
Rigtigt udstyr kan være meget forskelligt.
Tyngdepunktet kan være tættere på den ene ende af rammen. Batterier, motorer, pumper, hydrauliske komponenter eller andre tunge enheder kan monteres på den ene side. En stiv ramme kan overføre ekstra belastning til visse hjul, når gulvet er ujævnt.
Almindelige årsager til ujævn belastning af hjul omfatter:
· Tunge komponenter installeret nær den ene ende af platformen
· Batterier eller motorer monteret på den ene side
· Værktøj eller materialer opbevares ujævnt
· Lange udstyrsrammer med højt tyngdepunkt
· Stive rammer, der fungerer på ujævne gulve
· Ramper, tærskler, gulvfuger og ekspansionsspalter
· Pludselig start, stop eller drejning
· Bugsering eller AGV-drift
· Fremstillings- og monteringstolerancer
Det betyder, at den gennemsnitlige belastning pr. caster ikke nødvendigvis er den faktiske belastning, der bæres af den mest tungtbelastede caster.
For krævende industrielt udstyr kan denne forskel afgøre, om et styrehjul fungerer pålideligt eller oplever for tidlig leje-, hjul-, beslags- eller monteringsfejl.
En excentrisk belastning opstår, når udstyrets tyngdepunkt og dets nyttelast ikke flugter med det geometriske centrum af styrehjulets layout.
Overvej en 600 kg mobil testbænk.
Hvis belastningen er jævnt fordelt, kan casterbelastningen være relativt afbalanceret. Men antag, at cirka 70 % af den samlede vægt er koncentreret mod bagenden af platformen, hvor der er installeret to hjul.
Det bagerste par kan derfor bære en meget større del af den samlede belastning.
En praktisk ingeniørberegning kan udtrykkes som:
Påkrævet kapacitet pr. tungt belastede hjul =(Total bruttovægt × estimeret off-center belastningsforhold ÷ Antal hjul på den tungt belastede side) × sikkerhedsfaktor
For eksempel:
· Total totalvægt: 600 kg
· Estimeret baglastforhold: 70 %
· Baghjul: 2
· Sikkerhedsfaktor: 1,5
Beregning:
(600 × 0,70 ÷ 2) × 1,5 = 315 kg
I dette forenklede scenarie vælges en hjul kun baseret på:
600 ÷ 4 = 150 kg
ville betydeligt undervurdere den belastning, som de bagerste hjul bæres.
Den nøjagtige belastningsfordeling bør ideelt set bekræftes ud fra udstyrets tyngdepunktsposition, rammegeometri og belastningstestdata. Tallet på 70 % ovenfor er et ingeniøreksempel snarere end en universel distributionsregel.
Hvor excentrisk belastning normalt forekommer
Dette spørgsmål er særligt relevant for:
· Mobile maskinbaser
· Batteri- og energiopbevaringsskabe
· Industrielle arbejdsstationer
· Svejseborde
· Værktøjsvogne
· Pumpe- og kompressorplatforme
· Medicinsk udstyr
· Materialehåndteringsvogne
· AGV platforme
· Lange industrielle rammer
For udstyr med et tydeligt forskudt tyngdepunkt bør valg af hjul begynde med den mest belastede side i stedet for den gennemsnitlige belastning på alle hjul.
Tilføjelse af flere hjul ser ud til at øge lastekapaciteten, fordi den samlede vægt er fordelt på flere hjul.
I praksis er belastningsdeling sjældent perfekt.
En platform med seks hjul placerer ikke nødvendigvis præcis en sjettedel af sin vægt på hvert hjul. Det samme gælder platforme med otte hjul.
Flere faktorer kan forhindre lige belastning:
· Gulveujævnheder
· Rammeafbøjning
· Hjulmonteringshøjdeforskelle
· Svejse- eller fremstillingstolerancer
· Ujævn hjuldiameter
· Forskellige drejeretninger
· Nyttelastposition
· Rammestivhed
· Akselafstand og hjulafstand
En stiv platform kan endda overføre en uforholdsmæssig stor belastning til færre hjul, når en del af rammen støder på uregelmæssigheder i gulvet.
Af denne grund bruger ingeniører nogle gange en effektiv antagelse om lastdeling i stedet for blot at dividere den samlede vægt med det samlede antal hjul.
For eksempel kan en maskine med 8 hjul teoretisk fordele belastningen på otte hjul, men dens faktiske designberegning kan bruge færre effektive bærepunkter afhængigt af rammen og driftsforholdene.
Dette er ikke en universel formel.
Den passende effektive divisor afhænger af:
· Caster layout
· Rammekonstruktion
· Hjulafstand
· Tyngdepunkt
· Gulvets tilstand
· Monteringstolerancer
· Om udstyret er stationært eller i bevægelse
For store industrielle platforme kan en fysisk belastningstest eller strukturel analyse give et mere pålideligt resultat end at antage perfekt belastningsfordeling.
En af de mest almindelige fejl ved valg af hjul er kun at sammenligne udstyrets samlede vægt med hjulets statiske belastning.
En maskine kan veje 500 kg, mens den er stillestående, men oplever betydeligt større kræfter, når den begynder at bevæge sig, stopper pludseligt, drejer eller krydser en forhindring.
Statisk belastning
Statisk belastning refererer til den belastning, der bæres, mens udstyret forbliver stationært.
Det er relevant for:
· Parkerede maskiner
· Opbevaringsvogne
· Stationære arbejdsstationer
· Udstyrspositionering
· Nivelleringsapplikationer
Dynamisk indlæsning
Dynamisk belastning opstår, mens udstyret er i bevægelse.
Den faktiske belastning kan stige på grund af:
· Start og stop
· Drejning
· Gulvspalter
· Tærskler
· Ramper
· Ujævn beton
· Bugsering
· Gentagen påvirkning
· Hyppige retningsændringer
Af denne grund bør styrehjulets dynamiske belastning tages i betragtning, når udstyret rutinemæssigt flyttes.
Et hjul, der ser ud til at være tilstrækkeligt ud fra dets statiske klassificering, giver muligvis ikke tilstrækkelig levetid under gentagen dynamisk belastning.
Et praktisk ingeniørspørgsmål
I stedet for at spørge:
"Kan denne caster holde maskinen?"
spørge:
"Kan dette hjul understøtte maskinen, mens den gentagne gange bevæger sig under dens faktiske gulv- og driftsforhold?"

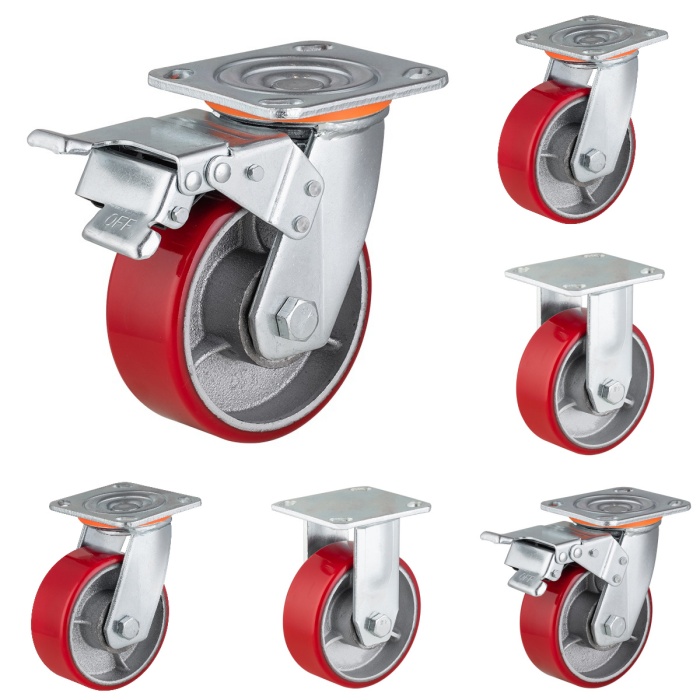

Den sondring er særlig vigtig fortunge industrielle hjulbruges på produktionsudstyr.
Hjulenes belastningskapacitet bør ikke betragtes uafhængigt af driftsmiljøet.
Et glat indendørs gulv og et groft fabriksgulv stiller forskellige krav til hjul, lejer, beslag og monteringsbeslag.
En praktisk ingeniørreference kan se sådan ud:

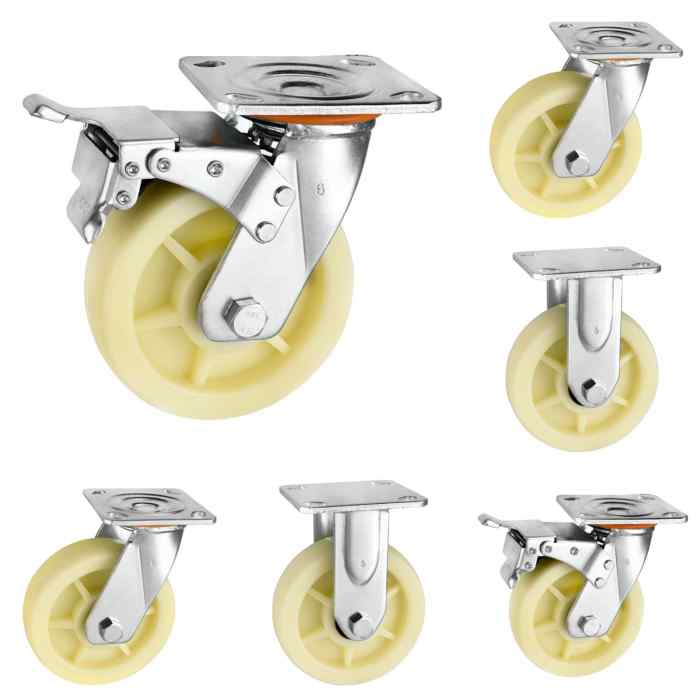

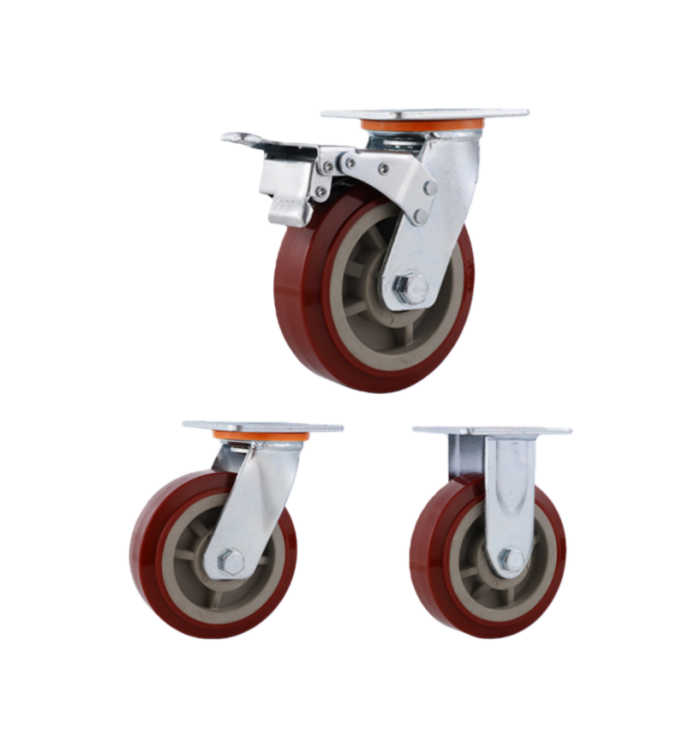

| Driftstilstand | Typisk sikkerhedsfaktorområde* | Udvælgelseshensyn |
| Glat indendørs beton, lejlighedsvis bevægelse | 1,3-1,5 | Generelt industrielt støbejern |
| Standard fabriksgulv, hyppig bevægelse | Omkring 1,5 | Industrihjul af nylon eller PU |
| Ru gulve, ramper, tærskler | 1,5-1,8 | Forstærket kraftigt hjul |
| Kontinuerlig kraftig bevægelse | 1,8-2,0 | Kraftig industrihjul |
| Høj temperatur eller ætsende miljø | 2.0+ eller materiale derating | Anvendelsesspecifik hjulkonstruktion |
Temperatur og kemikalieeksponering
Høj temperatur kan reducere ydeevnen af nogle hjulmaterialer og smøremidler.
Ætsende miljøer kan påvirke:
· Beslag
· Lejer
· Aksler
· Befæstelser
· Hjulkerner
I disse applikationer løser det muligvis ikke problemet alene ved at øge den numeriske sikkerhedsfaktor. Støbemaskinens materialer og konstruktion skal også matche miljøet.
For eksempel kan et hjul med tilstrækkelig nominel belastningskapacitet stadig have en kort levetid, hvis dets hjulmateriale eller metalkomponenter er uegnede til driftsforholdene.
Case 1: Off-Center Loaded Mobile Cart
En mobil vogn vejer cirka 520 kg og bruger fire hjul.
Ingeniørteamet beregner i første omgang:
520 ÷ 4 = 130 kg pr. hjul
Et hjul med en vægt på 150 kg forekommer derfor tilstrækkeligt.
Det meste af udstyrsmassen er dog koncentreret mod den ene side af vognen. Under drift oplever de to hjul på den side væsentligt højere belastninger.
Efter flere uger viser de tungt belastede hjul:
· Hjul deformation
· Lejerstøj
· Bøjning af beslag
· For tidligt slid
Regnestykket var ikke nødvendigvis matematisk forkert.
Problemet varantagelse om lige belastningsfordeling.
En bedre fremgangsmåde er at estimere belastningsforholdet på den tungt belastede side og dimensionere disse hjul i overensstemmelse hermed.
Case 2: Seks-Caster Machine Platform
En 1.800 kg maskine er monteret på seks identiske hjul.
En simpel udregning giver:
1.800 ÷ 6 = 300 kg pr. hjul
Maskinrammen er dog stiv, og fabriksgulvet er ikke helt plant.
Når maskinen bevæger sig, deler flere hjul ikke lige belastningen. Resultatet er højere lokaliseret belastning, især ved krydsning af gulvfuger eller tærskler.
I denne situation bør ingeniørteamet overveje:
· Effektive bærepunkter
· Rammestivhed
· Monteringstolerancer på hjul
· Dynamisk påvirkning
· Hjulmateriale
· Gulvforhold
Målet er ikke blot at installere flere hjul. Det er for at sikre, at hjulets layout og ramme gør det muligt at bære lasten pålideligt.
Før du færdiggør en hjulspecifikation, skal du gennemgå følgende kontroller.
1. Bekræft den faktiske bruttovægt
Omfatte:
· Udstyrs vægt
· Maksimal nyttelast
· Værktøjer
· Batterier
· Tilbehør
· Forbrugsstoffer
· Eventuelle aftagelige komponenter, der kan forblive installeret under drift
Beregn ikke styrehjulskapaciteten ud fra udstyrets tomvægt, hvis maskinen normalt kører fuldt lastet.
2. Identificer tyngdepunktet
Spørge:
· Er lasten centreret?
· Er det meste af vægten i den ene ende?
· Er den ene side tungere?
· Er tyngdepunktet højt?
· Ændres nyttelastpositionen under brug?
For excentrisk udstyr skal du beregne den sandsynlige belastning på det mest belastede styrehjul eller styrehjulsgruppe.
3. Tjek hjulets layout
Anmeldelse:
· Antal hjul
· Hjulafstand
· Akselafstand
· Drejelige og stive styrehjulspositioner
· Monteringssteder
· Rammemål
Flere hjul garanterer ikke automatisk ensartet lastfordeling.
4. Separate statiske og dynamiske krav
Hvis udstyret bevæger sig regelmæssigt, skal du bruge den dynamiske vurdering som en nøglevalgsparameter.
Overvej:
· Rejsehastighed
· Start- og stopfrekvens
· Drejning
· Bugsering
· Gulvspalter
· Ramper
· Tærskler
· Anslagsfrekvens
5. Anvend den passende sikkerhedsmargen
Vælg en sikkerhedsfaktor i henhold til det faktiske driftsmiljø i stedet for at bruge ét tal for hver applikation.
6. Tilpas hjulkonstruktionen til miljøet
Check:
· Hjulmateriale
· Lejetype
· Beslagmateriale
· Korrosionsbestandighed
· Temperaturmodstand
· Kemisk eksponering
· Krav til gulvbeskyttelse
Dette sidste trin er vigtigt, fordi belastningskapaciteten alene ikke bestemmer levetiden.
Princippet om valg af 3-hjulsbelastning er et nyttigt udgangspunkt for industriel dimensionering af hjul, men det er ikke slutningen på beregningen.
Når først udstyr bliver tungere, længere, mobilt eller ujævnt belastet, bliver flere yderligere faktorer vigtige:
· Excentrisk belastningsfordeling
· Effektive bærepunkter
· Dynamisk indlæsning
· Gulv- og driftsforhold
· Justering af sikkerhedsfaktor
· Materiale til hjul og beslag
· Rammens stivhed og monteringsnøjagtighed
Det hårdest belastede hjul - ikke det gennemsnitlige hjul - bør styre kapacitetsbeslutningen til krævende applikationer.
For OEM-udstyrsproducenter kan denne applikationsbaserede tilgang reducere risikoen for for tidligt hjulslid, lejefejl, konsoldeformation og uventede udskiftningsomkostninger.
CMCL hjul, en Kina-baseretindustrielle hjulproducent, samarbejder med udstyrsproducenter om hjulkonfigurationer til tungt mobilt udstyr, maskinplatforme, vogne og andre industrielle applikationer. Dens tekniske tilgang tager hensyn til lastfordeling, driftsmiljø, hjulmateriale og monteringskrav i stedet for at stole på den nominelle kapacitet alene.
Når du vælger et hjul til en ny maskine eller mobil platform, skal du starte med den faktiske belastningsvej og driftsbetingelser. Den rigtige beregning handler ikke blot om at finde et hjul, der kan bære vægten – det handler om at forstå, hvilket hjul der bærer vægten, under hvilke forhold og hvor længe.
